2CY、KCB齒輪式輸油泵

1、本泵適用於輸送各種有潤滑性的液體，溫度不高於70℃，如需高溫200℃，同本單位聯係可配用耐高溫材料即可，粘度為5×10-5～1.5×10-3m2/s。

2、本泵不適用於輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體，如汽油、笨等。

   本型泵在泵體中裝有一對回轉齒輪，依靠兩齒輪的相互齧合，把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開齧合時在吸入側就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒穀而帶到排出側，齒輪進入齧合時液體被擠出而排出泵外。

結構說明

本產品由泵體、齒輪、前後泵蓋、安全閥、軸承及密封裝置等零、部件組成。

1、泵體、前後蓋等零件為灰鑄鐵件，齒輪用優質碳素鋼製作；亦可根據用戶需要用銅材或不鏽鋼製作。

2、安全閥。

2CY係列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路係統中安裝安全閥。KCB,2CY係列齒輪式輸油泵在後泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或

將排出閥門完全關閉而產生高壓和高壓?擊時安全閥就會自動打開，卸除部分或全部的高壓液體回

到吸入腔，從而對泵及管道起到安全保護作用。

3、軸承。

2CY係列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。

KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。

軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。

4、軸封。

本係列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。

a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用於1001：以下工作環境；氟橡膠骨架油封適用於200℃以下工作環境。

b. 1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不鏽鋼製造， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨製造，使用溫度在200℃以下。

c. 填料密封：填料密封僅用於高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。

用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。

5、進、出油口型式：

2CY係列齒輪式潤滑泵進、出油口為與口徑對應的英製管螺紋（G),直接製作在泵體上。

KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺?口的腰形法蘭；其餘泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。

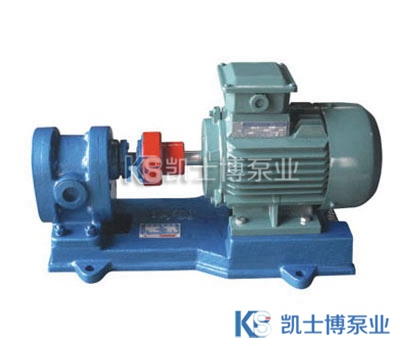

6、泵與電機用彈性聯軸器連接，並安裝在公共底盤上。
